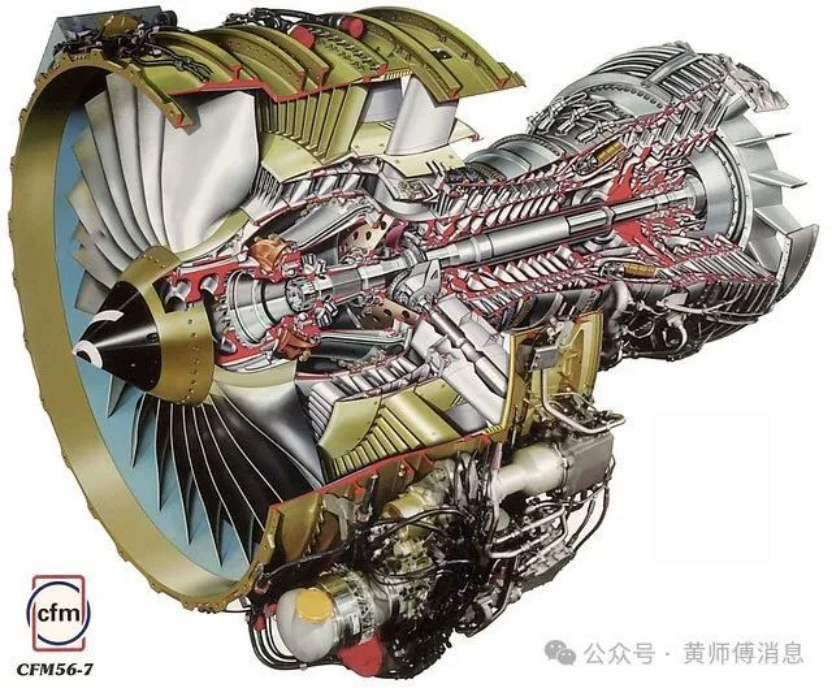

B737NG飞机由两台CFM56-7发动机提供动力。发动机是双转子轴流式涡 轮风扇发动机。N1转子由一个风扇、一个低压压气机和一个低压涡轮构成。N2转子包括一个高压压气机和一个高压涡轮。N1和N2转子在机械上是独立的。N2转子驱动发动机齿轮箱。由引气驱动的起动机与 N2转子相连接。

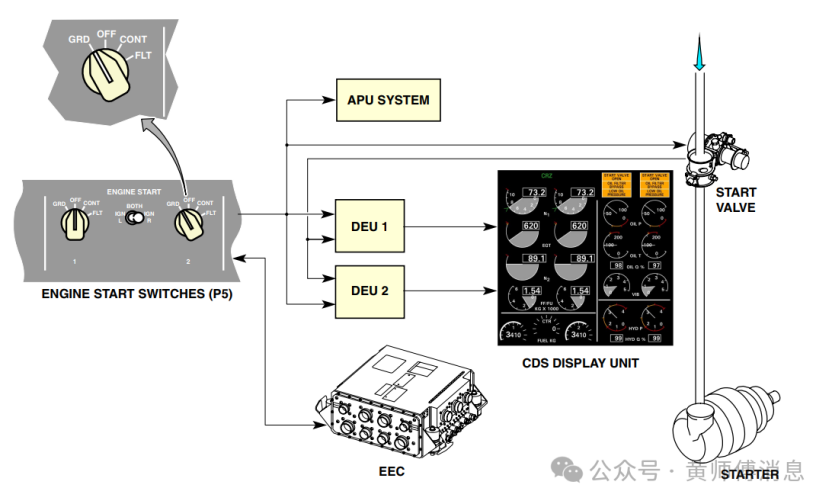

起动机工作需要增压空气和电源，来自引气系统的空气驱动起动机。 APU，外部地面气源车或另一台工作中的发动机可以提供引气源。在起动电门在地面（GRD）位时，起动电门使用电瓶电源关闭发动机引气活门并且打开起动活门，利用压缩空气压力转动起动机。

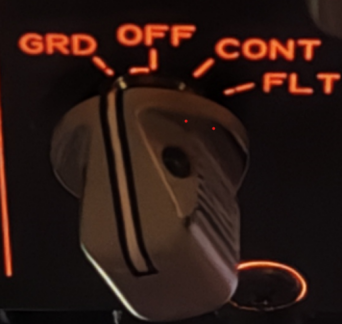

发动机起动电门至于GRD位后，有以下现象：
（1）EEC通电，全部发动机参数显示（如有交流电）。
（2）APU功率提高，管道压力上升。
（3）起动活门打开灯亮，N2开始上升。
（4）EGT起动725℃红线出现。
当起动活门打开时，起动机通过附件齿轮箱传动齿轮系统带动N2压气机旋转。当发动机加速到建议值（25% N2 或最大转速率）时，将发动机起动手柄提至慢车位会打开翼梁燃油活门和发动机燃油关断活门，并使EEC向燃烧室供油并点火。每台发动机都有两个点火电嘴。EEC预位由点火选择电门所选择的点火电嘴。1号发动机左点火电嘴由1#115V交流转换汇流条供电，2号发动机左点火电嘴由2#115V交流转换汇流条供电，2台发动机的右点火电嘴都是由115V交流备用汇流条供电。起始燃油流量指示比实际燃油流量约晚2秒，因此在发动机起动过程中，EGT上升可能出现在燃油流量指示之前。

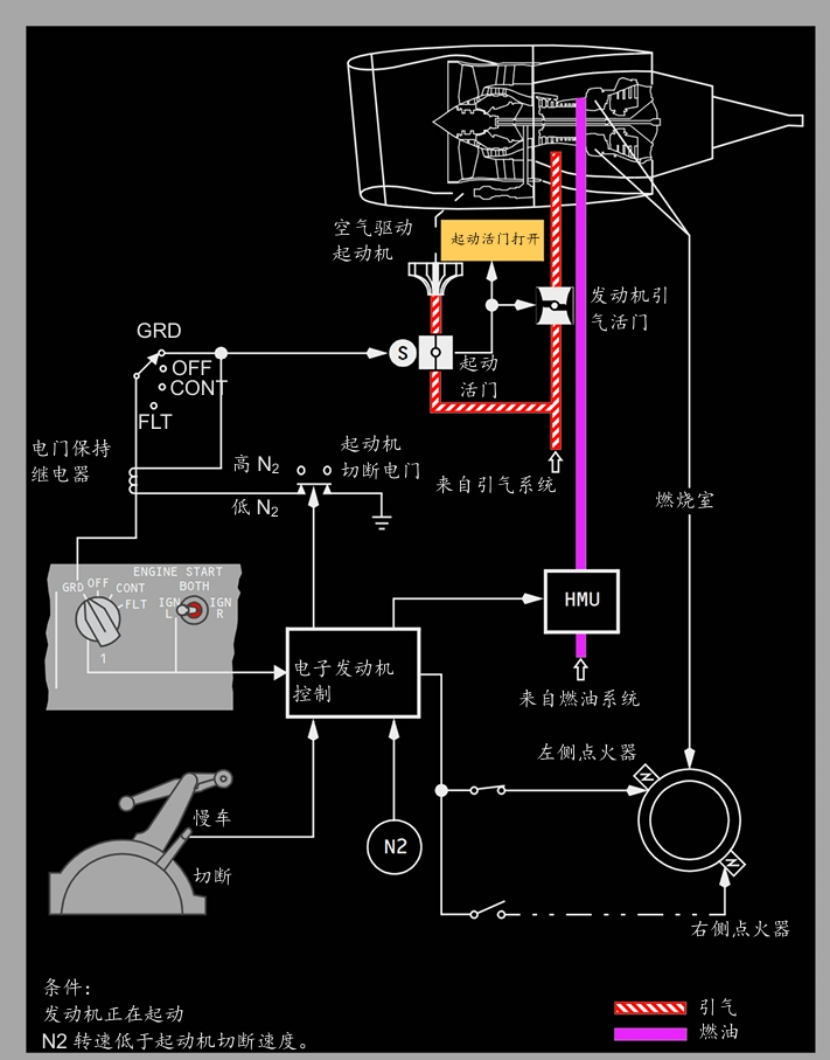

发动机起动原理简图如下：
在起动机切断速度（约56% N2），起动电门的保持电磁线圈断电，发动机起动电门回到OFF位，发动机引气活门回到选择的位置，起动活门也关闭。
按照流程节点分起动电门在GRD位和起动手柄提起到IDLE位置来描述发动机起动方面故障。
一、起动电门在GRD位置。

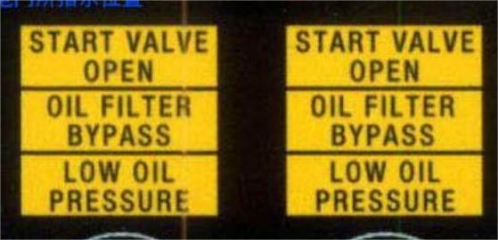

1起动活门打开灯不亮
发动机起动活门是“电控气动”活门。
如果“起动活门打开灯”未亮，机组应当首先检查引气管道压力。如果引气压力没有问题，机组应将起动电门回到OFF位，联系地面机务检查。
2 没有N2指示
起动机的输出轴兼具“剪切保护销”的功能。如果起动机与附件齿轮箱之间的力矩过大，输出轴会由设计的应力集中点剪断。
“起动活门打开灯”亮，说明引气压力已经打开活门。如果N2转速完全不上升，则很可能是离合器故障，或者输出轴剪断所导致的。
3 N2达不到要求值
N2达不到最小的要求值20% ，通常是由于引气压力不足所导致的，机组应将起动电门回到OFF位联系地面机务检查。
此外，在高温、低气压、高海拔、顺风等条件下，机组通常会待N2高于25%且达到最大冷转后再提起动手柄。这对于减小“起动悬挂”和“热起动”是有一定帮助。
4 N1 没有转速
一般N2达到20%以上，N1开始有转速指示，如果N1仍然为零，则说明N1转子存在卡阻，需要把起动电门回到OFF，通知地面。
二、发动机起动手柄在IDLE位置
起动手柄提至IDLE位后，EEC开始控制HMU向燃烧室喷油，同时控制点火电路点火。燃油流量出现后，N1、N2和EGT逐渐上升。
起动过程中发动机EEC提供非正常起动保护（只用于地面起动）在地面起动过程中，EEC监测发动机参数以探测即将发生的热起动、发动机失速、超过排气温度起动限制和湿起动。空中起动时，这些保护功能不起作用。
1 湿起动
原因可能为发动机未点火，EEC具备“湿起动”保护功能，提手柄后15秒如果EGT不上升EEC会关闭燃油计量活门，切断燃油继续进入燃烧室，但飞行员仍需切断起动手柄，这样可以关闭翼梁燃油关断活门，执行冷转程序，吹除燃烧室余油，以避免下次起动富油。
执行完中止起动检查单通知机务排故，通知签派。
2 起动悬挂
EGT上升后，N1和N2不上升或上升缓慢，可能的原因是引气压力不足、顺风起动、燃油流量低。

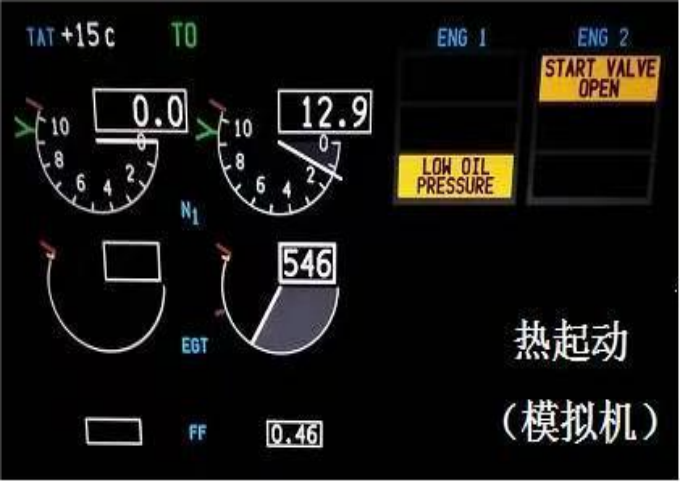

3 热起动

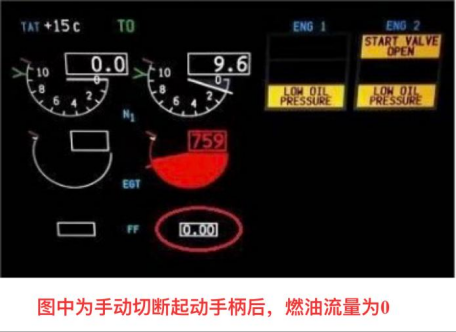

EEC具备热起动保护功能。当提起起动手柄后如果出现 EGT 快速增高或 EGT 接近起动限制，则是热起动，且 EGT 数字读数周围的白框闪亮。需要注意的是起动电门此时还在GRD位。
4起动活门打开
起动电门跳回OFF位后，或者是根据检查单人工放到OFF位，如果“起动活门打开灯”仍亮，应执行《起动活门打开检查单》。
《起动活门打开检查单》的处置流程，确认起动电门在OFF位后，如果“起动活门打开灯”仍亮，检查单会引导机组切断故障一侧的引气供应。只要供气被切断，起动机的输出轴就会收回，制动离合器与附件齿轮箱也就脱开了。
5发动机稳定后无滑油压力指示
附件齿轮箱驱动N2转动，同时也在驱动滑油增压泵。滑油增压泵不仅为发动机轴承提供润滑，同时还为起动机提供润滑。正常情况下，N2高于10%前，滑油压力即会上升；N2到达25%前，滑油压力即可高于13PSI，“滑油低压灯”熄灭。

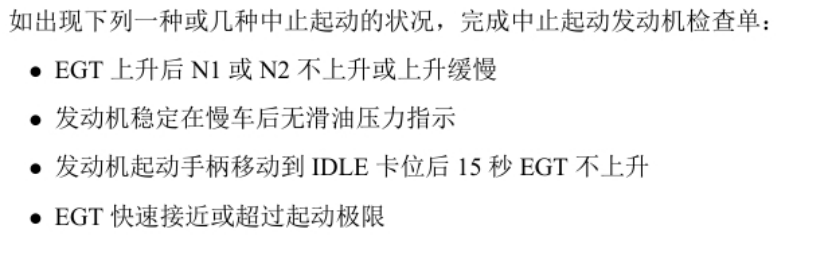

FCOM要求“发动机稳定在慢车后无滑油压力指示”应中止起动。如果发动机慢车稳定后，滑油压力出现但未超过13PSI，滑油低压灯仍亮，机组应当考虑执行《发动机滑油压力低检查单》，进而转至《发动机失效关停检查单》关车。
6尾喷管着火
一般尾喷口起火因为尾喷口有残油导致，发动机火警/过热探测环路不能探测尾喷口的着火，释放发动机灭火剂，也无法扑灭尾喷管失火。
尾喷管失火，应当切断油路（关车），利用发动机风转吹除余油和余火。同时应当同时地面灭火设施就位待命。
7起动完成后，发动机出现富油然后EGT快速升高
是当发动机起动完成后（起动电门回到OFF位置），由于燃油计量活门的失控导致进入燃烧室的燃油很大，N1、N2、EGT快速上升，当发动机起动完成后，机组注意力可能在监控外部、与ATC或者地面维护人员通话，没有再关注发动机仪表，短时间内EGT可能出现超过950度情况，机组发现后需要马上切断发动机起动手柄，然后起动电门放在GRD位进行冷转，但需要特别注意的是起动电门从OFF到GRD位置要在N2小于20%，与前一次放在GRD位置间隔10秒
