目视盘旋进近该如何复飞？

作者：飞行部五大队韩林强
当前民航局正在大力提倡各机场实施目视进近程序，由此想到了由目视进近延伸出来的另一个特殊的目视飞行方式，就是目视盘旋进近。目视盘旋进近的程序相对来说比较简单，也很容易理解，但在盘旋进近过程中丢失目视参考该如何复飞对大多数飞行员来说比较模糊，下面我们就来探讨一下目视盘旋进近的复飞。
首先明确一下概念，目视盘旋进近（Visual Maneuvering (Circling)）是仪表进近程序的延伸，飞行员在完成仪表进近程序下降保持MDA后，目视机动至一条不同方向的跑道上着陆。其最大特点在于没有固定的飞行航线，航图上仅标注保护区和最低标准，赋予了飞行员较高的操纵自由度。然而，这种自由度也带来了一个关键问题：在姿态多变、位置灵活的盘旋过程中，若突然失去目视参考（如遭遇平流雾、突然降水或夜间灯光不足），应该如何安全规范地执行复飞？
一、规章溯源：空白与依据
这个问题表面看起来简单，但细想会发现有很大风险。2002年4月15日某航在釜山机场因恶劣天气，由36L跑道仪表程序改为18R跑道目视盘旋进近，后因丢失目视参考飞出了保护区，在18R跑道入口端以北4.6公里的山上坠毁造成严重事故。如果机组当时在失去目视参考的时候果断复飞就可以避免悲剧的发生，这起事件也充分说明了目视盘旋进近的高风险性 。

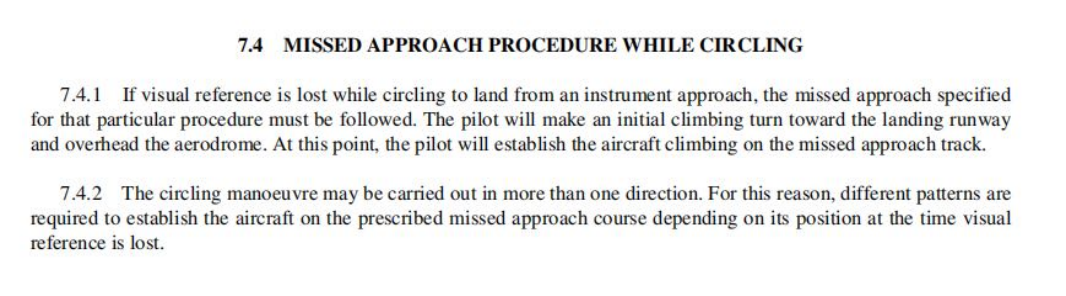

按照正常情况来说，复飞程序通常会在进近航图里有明确的描述，但目视盘旋比较特殊，它没有固定的飞行程序，航图中也没有标注，通常只会在仪表进近图的右下角标注一个目视盘旋的最低标准和能见度要求。查阅中国民航规章（CCAR），对这种问题的具体操作指导也较为欠缺。只有《航空器运行目视和仪表飞行程序设计规范》中提到了一句话：“目视机动飞行的复飞保护区规范还没有制定”。这句话却让飞行员产生无限的遐想和可能，是不让飞目视盘旋还是盘旋不让复飞？或者你想怎么飞就怎么飞？然而，国际民航组织（ICAO）的规范提供了清晰的标准。以下是ICAO8168文件的描述：

翻译过来的内容是：
7.4.1当进行盘旋进近失去目视参考时，必须按照特定程序所规定的复飞程序进行操作。飞行员应朝着陆跑道进行初始爬升转弯，并飞越机场上空。此时飞行员应使飞机沿着复飞航径爬升
7.4.2 该盘旋动作可以沿多个方向进行，采用不同的机动路线将飞机引导至规定的复飞航线取决于飞机失去目视参考时所处的位置。

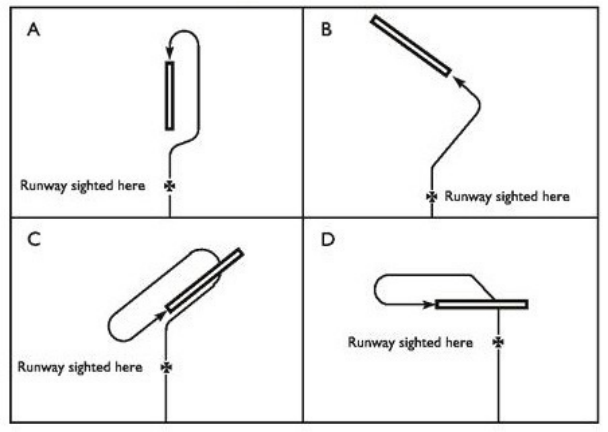

公司手册描述：盘旋进近机动飞行始终保持目视参考；盘旋进近机动必须在盘旋进近保护区内；盘旋进近复飞时，除非有特殊的复飞程序或ATC指挥，爬升并转向“着陆跑道”，加入之前仪表进近程序的复飞程序。与ICAO 规范中的描述也是一致的，只要在最低下降高度以上，在保护区内盘旋，没有固定的航线要求，理论上可以按照任意预期的路线飞行。通常比较常见的目视盘旋是通过一头跑道的仪表进近程序下降高度，然后目视盘旋到反向跑道落地，如同起落航线的方式飞行，如下图A的样子:

现实中还有很多不同的盘旋进近，比如上图中B，C，D的目视盘旋进近，一般这些进近方式都会有详细的说明或者会制作专门的航图，但这些盘旋进近一旦复飞，盘旋机动可能会更为复杂，复飞路线很可能会有多方向的机动才能加入之前的仪表进近复飞程序。
二、核心复飞原则

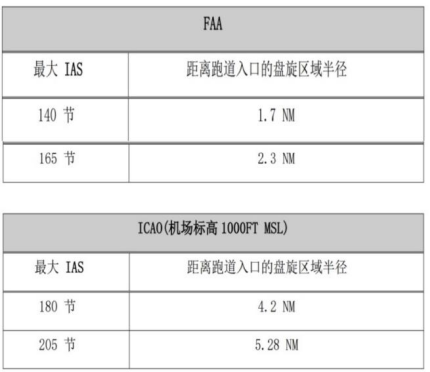

先说一下目视盘旋保护区的概念，它是以各跑道入口为圆心，根据不同进近速度的飞机分类，采用不同的半径画圈计算而出的，以B737飞机为例机动盘旋保持襟翼15，最大盘旋进近速度大约160Kt，根据ICAO的标准，盘旋保护区半径是4.2NM，而按照FAA之前的标准却是2.3NM，但是FAA在2013年通过TERPS修改了盘旋保护区的标准，保护区半径的大小取决于飞机的类别和盘旋高度，如果使用新标准会在航图上CIRCLE-TO-LAND最低标准框内标注“空心C”图标。釜山机场采用FAA旧标准，盘旋保护区为2.3NM。


综合国际规范和公司手册的内容可提炼出目视盘旋复飞的三个核心原则：

1. 执行初始仪表进近的复飞程序
2. 立即开始复飞爬升，并在保护区内进行复飞机动
3. 首先转向跑道/机场上空，再机动加入之前仪表进近复飞程序。

   上图是多跑道或交叉跑道目视盘旋复飞的情况，根据飞机盘旋进近所处的位置不同，虽然复飞机动方向多变，但比较容易理解，反而令大家困惑的是单条跑道盘旋进近一旦失去目视参考该如何复飞，这个问题在平时的训练中也没有统一的标准答案，下面我们就重点讨论一下这种情况。

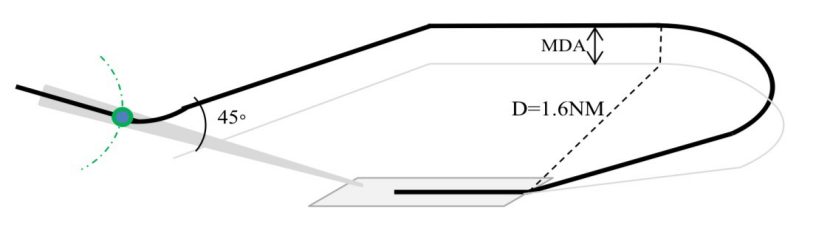

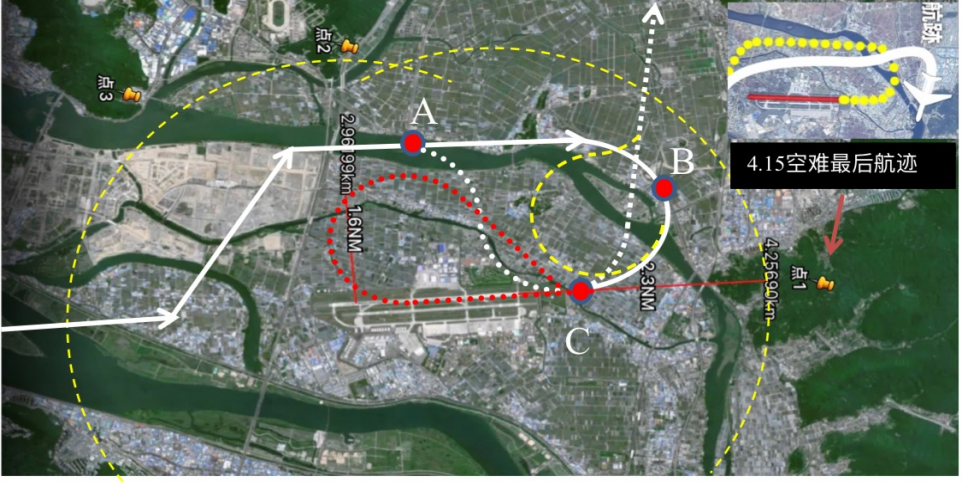

   还是以釜山机场为例，下图是釜山机场18R跑道目视盘旋进近路线图，根据釜山机场目视盘旋程序的规定，目视盘旋只能在跑道西侧进行，并且建议三边宽度不超过2NM，如果超过2NM就与下图中点2位置的山头太近（标高800ft）,有地形风险。飞机沿36L跑道仪表进近然后18R跑道盘旋落地，仪表进近下降到MDA（1040ft，MCP高度窗调1100ft），保持襟翼15，然后正切下图点3的位置左转三边加入目视盘旋。三边宽度的掌握非常关键，太宽容易飞出保护区，太窄三转弯坡度太大。根据转弯半径公式：r=V²/g.tanθ, (g=9.8m/s ,θ为转弯坡度），假设地速160Kt，坡度25度带入公式，可得转弯半径大约0.8NM，那么三边宽度1.6NM比较合适，如果三边有左侧风，可以适当增大一点，但不要超过2NM。

   根据复飞三原则，如果盘旋期间发生了复飞，就需要加入36L的仪表复飞程序复飞，而不能使用18R跑道的复飞程序。当飞机位置在A点或者三边上任意一点失去目视参考需要复飞，沿白色路线右转机场上空并建立初始爬升，在跑道上空加入36L仪表复飞程序，这种是最容易机动加入复飞程序的情况；如果在B点（四边）失去目视参考，就有两种不同的情况了，如果飞机当前位置没有地形影响，并且可以通过简单的机动转弯加入之前的仪表进近复飞程序那就可以直接加入，但如果这个位置有地形的风险，那最安全的方法就是继续转向机场上空，并建立初始爬升，再右转180度加入程序，当然也可以在保护区内穿越五边后再右转180度加入程序；但是当飞机在五边C点失去目视参考，大家可能就觉得非常别扭了，因为这个时候飞机的航向与复飞航线方向是相反的，因此这个时候沿跑道方向，爬升到MDA以上，在盘旋保护区内沿红色路线右转180度或者左转180度加入程序都是可以的。所以总结一句话就是，复飞转向机场上空永远是最安全的！

   三、原则背后的运行逻辑与原理
   复飞三条原则基于最根本的飞行安全理念：确保始终处于安全保护区之内，保证越障裕度。
   1.为何使用“初始”而非“目标”跑道的复飞程序？
   初始仪表进近及其复飞程序是经过精密计算、审批认证的唯一确定性安全路径。目视盘旋区是保护区，但其内的飞行路径是不固定的。复飞就是要立即回到那条绝对安全的“逃生通道”上。 另外， 统一使用初始程序的复飞路线，有助于管制员指挥和协调其他航空器，避免与其它航空器产生冲突。
   2.为何必须“立即开始爬升”？
   目视盘旋高度通常较低，地形和障碍物风险急剧升高。任何犹豫和平飞都会压缩安全余度。立即爬升是应对潜在障碍威胁的最直接反应。这与非精密进近中广泛应用的CDFA（连续下降最后进近）技术理念也是一致的：复飞即开始爬升，无需平飞至某个特定点。
   3.为何要“先转向跑道”，而不是直飞复飞点？
   这是最核心也是最精妙的设计。目视盘旋保护区是以各跑道入口为圆心划定的圆形区域。复飞时若试图以最短路径直飞复飞程序的某个点，极有可能在加入程序前就飞出了保护区的边界，闯入未经过障碍物评估的空域，风险巨大。机场或跑道上空是保护区评估的核心区域，安全余度最大。先转向这里，能确保飞机在最短时间内抵达最安全的空域。
   四.总结与建议
   目视盘旋进近是一种高情境意识的飞行方式，其复飞程序更考验飞行员对底层安全原则的理解，而非对固定程序的机械执行，因此做好以下四点可以让我们在做盘旋进近复飞时更能沉着应对。
4. 预案优先： 在执行目视盘旋前，必须做好简令复飞预案。明确：“一旦失去目视参考，我将立即执行XX跑道的复飞程序，先转向跑道，再加入程序。”
5. 技术娴熟： 巩固程序转弯、基线转弯等标准仪表机动能力，这是在机场上空调整航向、加入程序的基本功。
6. 善用设备： 利用FMC设备FIX页面打距离弧的方式能够清晰的展示目视盘旋保护区，为飞行员提供重要的空间位置和越障情景意识。
7. 遵守原则： 牢记“爬升、转向、加入”的三部曲。在确保越障安全的前提下，这些原则提供了最大的灵活性和安全性。
   由于国内外各个机场的导航设施都非常先进完善，除极个别机场外，盘旋进近在民航客运飞行中已经很少见了，所以大多数人对目视盘旋进近的了解只停留在运行标准和概念上，对具体的细节了解不多。不常用不代表不用，尤其是盘旋进近的复飞，掌握其复飞原理，是飞行员深刻理解飞行程序设计与安全逻辑的重要体现，可以让我们在应对突发状况需要复飞时变得更加游刃有余，大大保证安全裕度。
