关键词：机翼防冰、结冰类型、后掠翼、气动性、失速逻辑、升力公式
摘要：波音737NG作为全球保有量较高的窄体干线客机，其发动机热引气仅覆盖机翼内侧前缘三块前缘缝翼（这里就不探讨发动机整流罩防冰），外侧缝翼、前缘襟翼、水平安定面无任何热气防冰/除冰功能，同样的飞行条件下为何如此设计？这是很多刚开始参加飞行同事们很困惑的地方。本文结合《华东地区B737飞行人员理论题库》以及QRH上的一些问题，结合了《飞行原理》叶露著、《飞机结冰与除防冰技术》（第2版）林贵平著，来从原理上理解设计的必然性。
一、开篇先从QRH《发动机失效或关车》和《引气跳开》的相关处置以及《华东地区B737机型飞行人员理论考试题库》机翼防冰相关考题

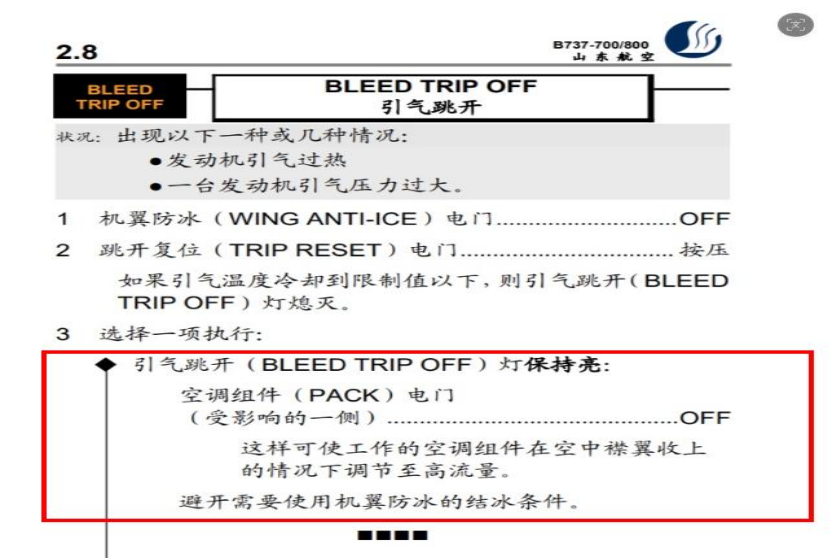

问题1：先看看QRH关于《发动机失效或关车》与《引气跳开》检查单的处置
相信仔细琢磨过QRH的同仁们一定会困惑，为何发动机失效或关车了打开隔离活门引气可以用于两侧的机翼防冰，而引气跳开了却需要我们避开需要使用机翼防冰的条件？
衍生核心疑问：第一，既然气源具备跨侧冗余能力，波音为何不把整套防冰管路延伸至外侧全部缝翼，实现全前缘防护？为何设计上主动舍弃外侧防护区域？
第二，根据QRH为何双发正常时，当一侧引气跳开时，为何需要我们避开结冰条件，理论来讲单发都可以满足两侧需要使用机翼防冰的引气，为何单纯的引气跳开却不推荐我们这么做？
问题2《华东地区B737飞行人员理论题库》原题：机翼防冰只覆盖三块内侧前缘缝翼，最外侧缝翼、内侧前缘襟翼不具备除防冰能力
FCOM波音737NG机翼防冰系统介绍也说明了：仅三个内侧前缘缝翼具有除防冰能力，由此衍生几个疑问：
第一， 同为前缘缝翼，内侧与外侧在结冰风险、气动价值上存在何种本质差异，导致仅内侧需要热防护？
第二，前缘襟翼同样暴露在结冰环境中，也直接参与升力生成，为何全程无防冰设计仅在前缘处设计了一个失速条？
第三，波音737NG为后掠翼飞机，而后掠翼飞机天然存在翼尖先失速的流动特征，外侧缝翼位于翼尖区域，理论上失速风险更高，为何反而不设防冰？
上述疑点无法依靠单一系统原理解答，必须结合飞机结冰机理、空气动力学、引气性能综合论证，下文逐层拆解底层设计依据（如有错误或者描述上的不足欢迎各位同仁批评指正）。
二、机翼积冰的气动毁灭性危害：防冰系统设计的安全底线（以下主要参阅《飞机结冰与除防冰技术》（第2版）林贵平著）
飞机在过冷水滴云层飞行时，机翼前缘驻点持续撞击水滴，形成毛冰、明冰、混合冰三类冰层，不同冰型对升力、失速特性的破坏程度不同，也是飞机制造商划定“重点防护区域”的根本评判标准，《飞机结冰与除防冰技术（第2版）》对三类冰型危害有完整论述，下面我们来了解一下结冰的种类。

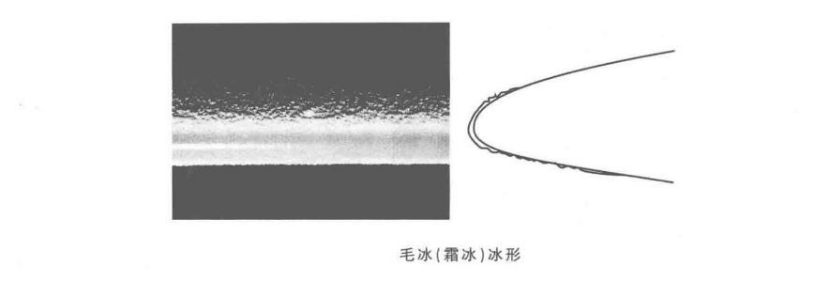

- 毛冰（霜冰）形成机理与危害
形成条件：气温低于-10℃、水滴直径小、液态水含量低，水滴撞击前缘瞬间完全冻结，冰层内部包裹大量微小气泡，外观乳白色、质地脆，表面粗糙不平。
气动破坏：粗糙表面大幅加厚边界层，气流提前分离，最大升力系数下降约20%，失速迎角小幅缩减；冰层易被高速气流局部吹落，但持续积冰会不断恶化翼型光滑度。毛冰多形成于水滴收集系数中等的机翼中段内侧缝翼区域。

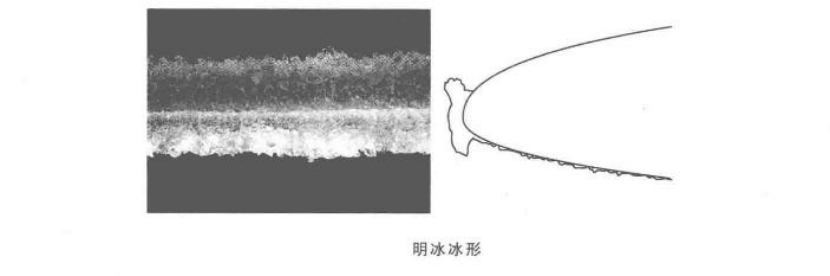

- 、明冰（透明冰）形成机理与危害
形成条件：气温0℃-10℃、大直径过冷水滴（含SLD过冷大水滴），水滴撞击后不会瞬间冻结，沿翼面向后溢流，液态水逐步凝固，冰层透明坚硬、与蒙皮附着力极强，会在前缘形成尖锐冰角。
气动破坏：三类冰中危害最大。尖锐冰角完全破坏机翼流线，试验数据显示机翼前缘结明冰后，最大升力下降近35%，阻力翻倍，失速迎角由洁净机翼15°降至9°；溢流冰会沿展向流动，在后掠翼内侧缝翼后方大面积堆积，直接触发低空失速、擦地事故。内侧缝翼水滴收集系数最高，明冰堆积概率远高于外侧。

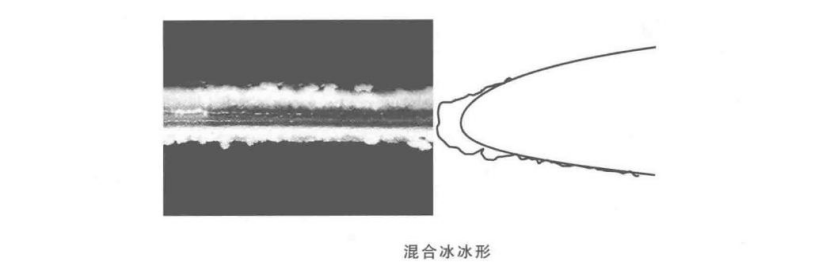

- 混合冰形成机理与危害
形成条件：温度-10~-20℃云层，同时存在大小两种过冷水滴，驻点形成明冰、边缘快速冻结形成毛冰，冰层凹凸不规则、厚度不均。
气动破坏：兼具明冰冰角与毛冰粗糙双重缺陷，升阻比大幅衰减，操纵舵面效率下降；混合冰主要集中在机翼内侧高水滴撞击区，外侧缝翼水量不足，几乎不会形成厚混合冰层。
- 、结冰危害的区域分层规律
综合三类冰型分布特征：机翼内侧前缘缝翼驻点水滴收集系数最高，明冰、混合冰相对高发，一旦积冰直接破坏整机升力核心；外侧缝翼水滴撞击量大幅衰减，冰层薄、类型以轻度毛冰为主，气动损失可控；后缘襟翼无前缘驻点撞击效应，水滴几乎无法直接附着，结冰风险极低。这是波音区分防护优先级的第一层依据。
三、后掠翼空气动力学：展向流动、水滴撞击分布决定防护边界；以及737NG机翼前缘的设计逻辑（以下主要参考《飞行原理》叶露著）

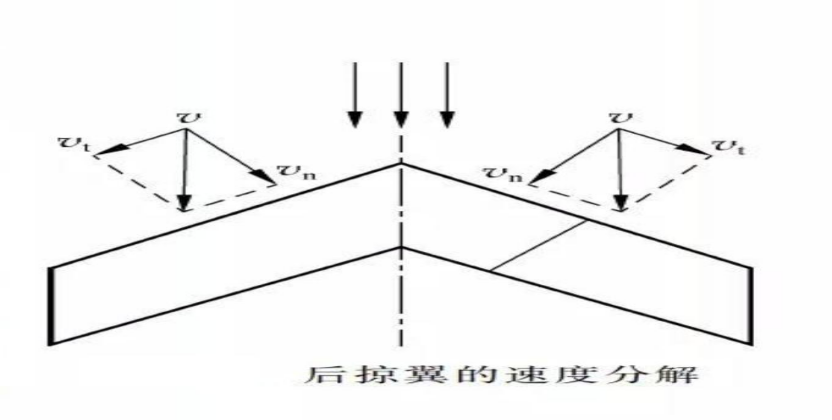

1.通常情况下，低速飞机多采用平直机翼，而高速飞机多采用后掠机翼。当气流流过不同平面形状的机翼时，所呈现的气动特性也会不同。和平直翼相比，当高速气流流经后掠翼时，会具有不同于流过平直机翼的流动特性。对称气流流向后掠机翼，流速方向与机翼前缘不垂直，可分解成两个分速：一个是垂直分速Vn，与前缘垂直；另一个是平行分速Vt，与前缘平行，如图所示：
由图可以看出气流过后掠翼时，其气动特性主要取决于垂直于机翼前缘的垂直分速Vn，我们把垂直于机翼前缘的分速称为有效分速，其实不难发现后掠翼飞机可以提高临界马赫数。

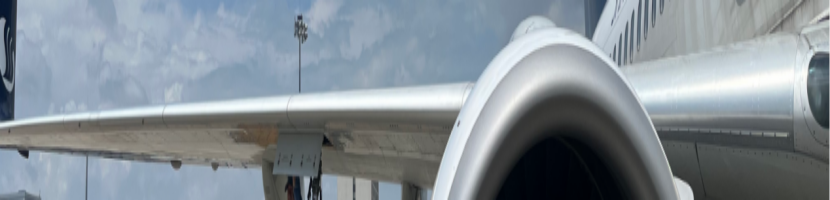

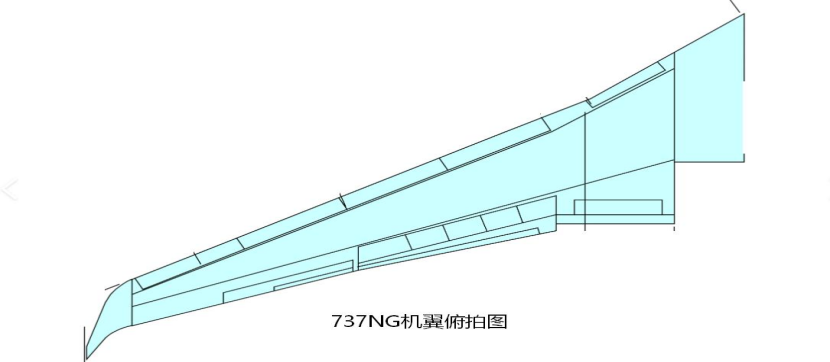

下面我们再来看看737NG飞机机翼前缘的设计，以及前缘半径对于水收集率的影响，737NG机翼为典型后掠翼构型，后掠角约25°
对于机翼而言，随着前缘半径的增加，过冷水滴对表面的撞击量将降低。气流在机翼前缘受到干扰，流线剧烈弯曲，水滴会撞击到机翼前缘。当前缘半径增加时，空气流线的驾曲程展相对变缓，水滴更容易跟随空气流动，前缘的撞击量降低，水收集率减少。相反，前缘半径越小，收集率越高。这也解释了为什么尖的水平尾翼前缘比钝的机翼能收集更多的过冷水满陈结成冰。同理，此结论也适用于飞机其他表面的前缘。
- 后掠翼核心流动特征：展向溢流，翼尖先失速（在前缘装置未放出的情况下）

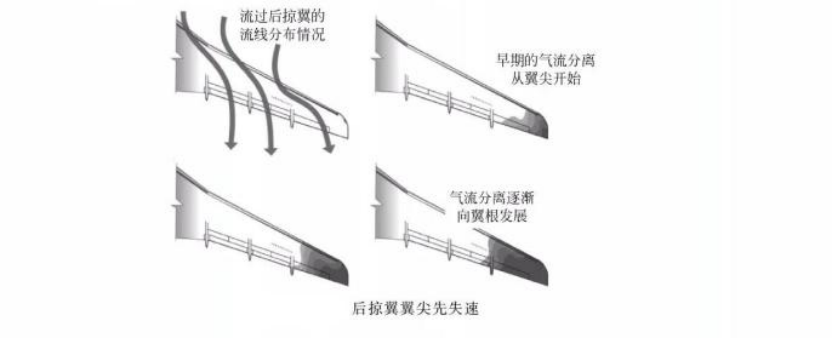

平直机翼气流仅沿弦向流动，后掠翼存在天然展向分速：气流撞击机翼前缘后，一部分沿弦向流向尾缘，另一部分沿展向从翼根向翼尖流动，因此对于后掠机翼，由于翼根和翼尖效应，使得整个机翼失速的步调不一致，翼尖比翼根先失速，如下图所示。其原因有：一是在翼根的上表面，因翼根效应（即中间效应）造成平均吸力较小，而翼尖的上表面，因翼尖效应使平均吸力较大，于是，沿翼展从翼根到翼尖存在压力差，促使附面层空气向翼尖方向流动，致使翼尖部分的附面层变厚，容易产生气流分离；二是由于翼尖效应，翼尖部分上翼面前段流管变得更细，压力变得更低，在翼尖部分上翼面后段流管变得更粗，压力变得更高，于是翼尖上表面的后缘部分与最低压力点之间的逆压梯度增大，增强了附面层内空气的倒流趋势，容易形成气流分离。于是当迎角增大到一定程度时，机翼上表面的翼尖部分首先产生气流严重分离，造成翼尖先失速。失速分布规律：迎角增大时，翼尖气流先分离，后掠翼天然“翼尖先失速”，外侧翼段临界迎角更小【当前缘装置展开时，FCTM描述前缘增生装置保证内侧机翼比外侧机翼先失速（个人推断前缘襟翼的失速条的安装也是为了保证在前缘装置放出的情况下，让后掠翼飞机失速先从翼根处开始，让飞机的低头或者抖振第一时间能被飞行员感知到）】；
四、升力公式定量分析：内侧缝翼是整机升力核心，外侧贡献占比低
升力公式：L=CL12ρV2S
其中S为机翼面积，CL为升力系数，结合737NG机翼面积分配、载荷分布，对比内外侧缝翼升力贡献差异。
1.后掠翼展向升力载荷分布
后掠机翼升力载荷沿展向呈抛物线分布：机翼中段、内侧区域单位展长升力最大，翼尖升力载荷急剧下降。737NG内侧三块缝翼对应的机翼面积占整机有效升力面积60%以上，是起飞、着陆、爬升阶段升力主要来源；外侧缝翼与内侧襟翼对应翼尖区域面积仅占40%，且翼尖升力效率低易形成下洗涡流，同等冰层厚度下，内侧积冰造成的升力损失是外侧2.5倍以上。
- 结冰对升力系数的差异化破坏
洁净机翼最大升力系数CL稳定在1.6左右：
1）内侧缝翼结5mm明冰：CL下降至1.0，升力损失37.5%，失速速度提升24节，直接威胁低空起飞、复飞安全；
2）外侧缝翼结同等厚度薄霜冰：CL仅下降0.15，升力损失不足10%，失速速度提升仅4节，通过调整飞行速度即可抵消风险。
从升力损失的量化差距可直接得出设计取舍：有限的发动机热引气必须优先供给升力核心区（内侧三缝翼），外侧升力贡献低、结冰危害弱，增设防冰管路引气损耗、结构增重远大于收益。
五、引气系统约束：全前缘防冰会触发高空故障、飞机性能衰减
结合FCOM飞行机组使用手册，波音737NG在FL350高度开机翼防冰易引发引气跳开、座舱释压，发动机引气流量上限是限制防冰区域扩张的硬性工程约束。
1.机翼防冰引气消耗巨大
737NG单套内侧三缝翼防冰工作时，每分钟消耗约12kg高温高压引气；若将防冰延伸至全部外侧缝翼，引气总需求提升65%以上，带来三大问题：
1）高空FL350以上，大气稀薄、压气机引气输出能力大幅下降，全翼防冰会造成引气总管压力骤降，触发引气跳开，座舱空调、增压同步失效；
2）起飞阶段大翼防冰逻辑：推力手柄推至起飞功率时，机翼防冰自动切断，这些都是机翼防冰除冰对引气消耗量大的侧面佐证，影响到飞机的性能。若防冰面积扩大，起飞前防冰持续抽取大量压气机空气，发动机N1推力衰减，爬升梯度不足，无法满足起飞越障适航标准；
3）单侧发动机失效时，剩余单发若引气无法支撑全翼防冰，安全冗余反而进一步下降，因为单发的情况下很难再保证飞机能避开积冰条件，飞机在单发的情况下安全裕度就已经下降，再叠加一侧机翼防冰失效的话，安全裕度会进一步下降且单发按照手册处置就已经需要就近合适机场落地了。而引起跳开则不同，只是飞机的安全冗余度下降，飞机是有能力避开积冰条件的，这也是综合安全考虑的最佳解法了。
2.从燃油损耗经济性去考虑
完整外侧防冰需要铺设独立高温管路、双层波纹防冰腔、温控活门、排气结构，整机增重约45kg。民航客机每增加1kg结构重量，全生命周期燃油消耗增加数吨，运营成本大幅上升；同时额外引气长期消耗会提升巡航燃油流量，经济性严重恶化。
六、使用机翼防冰有防护配套补偿设计
使用机翼防冰后失速逻辑永久修正
根据波音737NG的飞行机组使用手册FCOM来看，在空中只要曾经使用过机翼防冰，设计逻辑：即使外侧无防冰，系统默认整机存在结冰风险包括了水平安定面（本身水平安定面的设计也是一块儿倒装的机翼），通过抬高失速保护阈值抵消外侧薄冰带来的气动损失，提高了操作的安全裕度。
七、全文概述：B737NG仅三块内侧缝翼设防冰的完整设计链条是整合全部空气动力学、结冰机理、气源、升力，形成完整设计逻辑闭环：
- 从结冰危害看：三块内侧缝翼水滴收集系数最高，明冰、混合冰高发，升力损失幅度是外侧3倍以上，是必须优先防护的升力核心区域；
- 从后掠翼流动看：展向气流虽造成翼尖先失速，但翼尖原生积冰厚度有限；内侧中段升力载荷最大，厚冰带来的失速风险远高于翼尖薄冰，防护优先级三块内侧缝翼更高。
- 从升力公式看：内侧缝翼贡献60%以上机翼升力，同等冰层下升力衰减远大于外侧，有限引气资源必须集中保护升力核心区。
- 从引气硬件约束看：拓展外侧防冰会大幅提升引气消耗，引发高空引气跳开、起飞推力不足的安全目标。
- 从经济性看：全翼防冰带来管路、防冰腔增重，全生命周期燃油成本大幅上涨，且现有内侧防护方案适航包线。
从安全补偿设计看：永久结冰失速逻辑弥补外侧无防冰、水平安定面、前缘襟翼以及机翼上没有除防冰能力的区域。
综上，波音737NG仅为三块内侧前缘缝翼配备热气防冰系统，是综合考虑在结冰气动风险、后掠翼流动规律、升力分布、发动机引气上限、适航标准、运营成本多维度综合权衡后的最优工程方案，也愿此文能解开刚开飞的同仁们的困惑，若有描述有误、不准确的还望各位同仁多多批评指正。
作者：飞行部九大队周正康
