作者：飞行七大队 黄硕
一、引言：波音 737 机载气象雷达基础原理
波音 737 机载气象雷达（简称 WXR）是机头内置的气象探测设备，主要作用是帮助机组规避雷雨、颠簸等危险天气。 设备工作原理类似回声定位：向前发射 X 波段微波，微波遇到雨滴、湿冰雹、雪花等含水粒子后产生反射，系统依靠回波强弱判断降水位置与强度；依托多普勒效应，还可感知气流运动速度，识别颠簸区域。
二、雷达探测距离、高度的使用限制与湿顶概念
（一）探测距离精度规则
雷达波束会随探测距离增加持续发散：
1.80 海里以内：波束能量集中，回波强度、天气位置数据准确可靠，可作为雷雨绕飞决策依据；
2.超过 80 海里：波束垂直宽度大幅扩张，最远 300 海里处垂直覆盖高度可达 3000 米，会同时接收雷雨低层液态水、高层冰晶的混合回波，最终平均弱化信号，严重低估雷雨真实强度，仅能用来预判整体天气分布，不能直接用来规划绕飞路线。
（二）雷雨湿顶、可视顶定义与高度计算公式

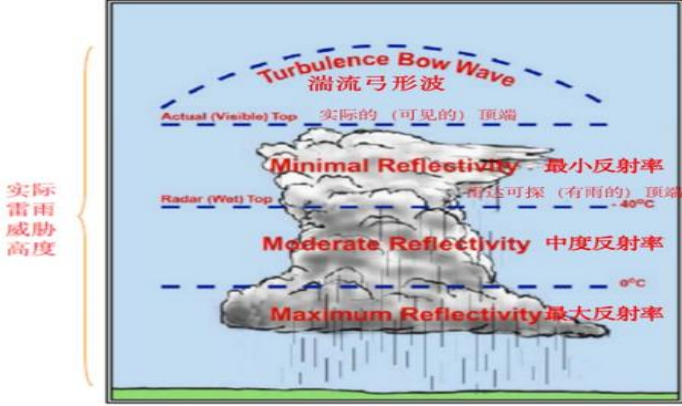

1.分层探测边界：-40℃等温线为雷达可探测的雷雨湿顶分界线；-40℃向下到云底存在液态水，雷达能有效探测；-40℃以上只有纯干冰晶、干雪、干冰雹，几乎无雷达回波。 典型隐患：干冰雹体积大、破坏力强，但表面无液态水膜，雷达仅会显示微弱绿色回波，极易被误判为小雨；雷雨云砧甩出的不含水伴随冰雹，雷达完全无法识别。
2.雷雨可视顶：-40℃等温线向上至雷雨最顶端，全部为冰晶结构，肉眼清晰可见，但雷达无法探测。
3.湿顶高度估算公式：高度 = 航空器高度 +（天线俯仰角度 × 距离 ×100) 使用要求：最佳测算距离为飞机周边 40 海里内；超出 40 海里波束发散，高度计算误差极大。

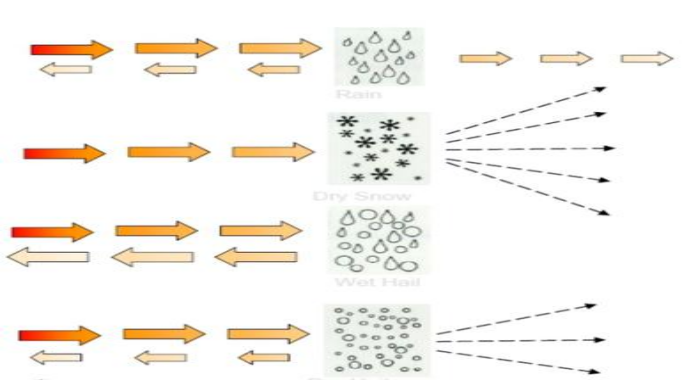

4.图c所示，第一行是纯降水，第二行是干雪，第三行是湿冰雹/冰晶，第四行是干冰雹，由此可知反射强度：湿冰雹/冰晶＞雨＞干冰雹＞干雪
三、雷击集中于 0℃等温线附近的完整原理
很多机组存在疑问：-40℃高空同样存在云层，为什么80% 雷击都发生在 0℃等温线周边呢？
1.雷暴云中的物质条件：雷雨垂直分层状态：0℃以下云层只有液态水；0℃~-40℃区间冰水、霰粒共存；-40℃以上全部是干冰晶。
2.雷电产生的微观逻辑：不同物质的原子，或者相同物质不同相态的物质摩擦才会起电，归根结底是因为原子核对外层电子束缚的能力不同。冰晶的原子核对外层电子束缚能力弱于液态水，冰粒与水滴碰撞时，冰晶丢失电子带正电，液态水 / 霰粒水膜捕获电子带负电。 -40℃以上只有冰晶，冰与冰碰撞无法产生电荷分离；0℃下方只有雨水，无冰晶参与，同样无法起电；只有 0℃附近冰水混合区，在强升降气流带动下持续高速碰撞，是雷雨的电荷生成核心。
3.电荷分层与电场击穿原理：质量轻、带正电的冰晶被上升气流输送至雷雨云上部；重量更大、带负电的霰粒与水滴受重力聚集在 0℃等温线附近。 雷雨形成 “云上正、中下部 0℃层负” 的偶极电荷结构，0℃区域处于正负电荷过渡带，电荷密度最高、电场梯度最大，极易击穿空气形成闪电。
4.飞行实践中：97％的雷击发生在云中，飞机恰好成为两块不同电荷的导体。同时飞机飞越 0℃混合层时，冰水环境导电性更强；金属机身会扭曲周边电场，大幅提升雷击概率。而 - 40℃高空仅有均匀冰晶，电荷总量极低、电场微弱，几乎不会发生雷击。

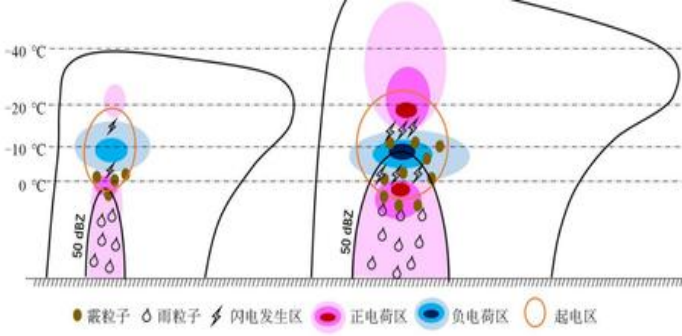

5.结合雷达的实操提示：如图d所示，-40℃冰晶区雷达无明显回波，雷达屏幕上黄、红色强回波集中在 0℃以下液态水区，这片区域既是雷达重点警示区域，也是雷击高发区，是雷雨绕飞的核心规避区域。
6.那么，大家心中可能会有一个疑问，飞机在飞行中，是否带电？答案就在大家每天检查的放电刷中，正因为放电刷的存在，飞机只带微弱的负电。否则，飞机在云体的下部和上部，会大大增加被雷击的概率。
四、WXR-2100 雷达 V1、V2 版本功能全面对比

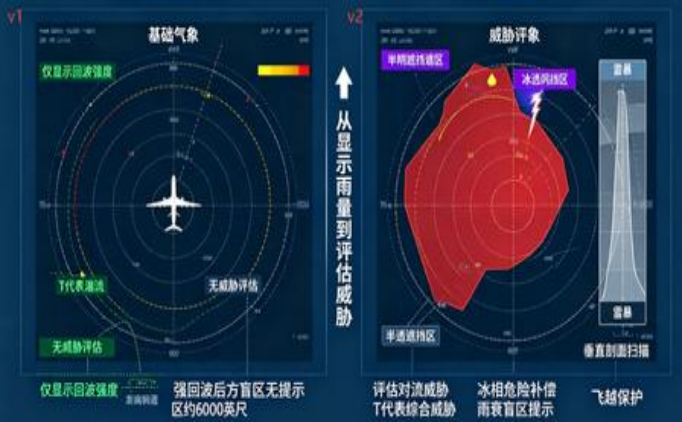

当前机队配置：多数波音 737 搭载 V1 基础版 WXR-2100 多扫描雷达；少量 737NG、737MAX 配备升级款 V2（WXR-2100A ThreatTrack 威胁追踪雷达），二者全维度差异如下：
（一）底层运算定位
1.V1：仅为雨量强度显示器，画面只还原液态水滴原始回波强度，无任何危险补偿、综合评估算法；
2.V2：升级为对流威胁评估系统，内置全球地理气象、季节温度数据库，结合雷雨高度、地域、温度分层修正回波，评估结果更贴合真实飞行风险。
（二）垂直扫描、姿态适配性能
1.V1短板：自动模式仅水平分层扫描，为过滤地面杂波，默认屏蔽飞机下方 6000英尺范围内天气，下降进近易漏掉低空对流；飞机转弯、俯仰姿态变化时天线扫描稳定性差，天气画面刷新存在明显延迟。
2.V2优化升级：优化垂直扫描逻辑，大幅缩小低空探测盲区；新增垂直剖面扫描，直观展示雷雨垂直结构，方便判断云顶高度；搭载 SmartScan 转弯优化、TrueZero 姿态补偿，姿态变化时扫描画面稳定；自带 OverFlight 飞越保护，自动预判雷雨云顶高度，防止机组误穿云顶。
（三）核心危险探测能力（最大代差）
1.WX+T 模式定义区分
V1：“T”仅代表湍流，仅能探测 40 海里内伴随液态降水的径向云内湍流，无法识别晴空颠簸、干对流颠簸；对干冰雹、冰晶几乎无回波，严重低估高空对流风险；强降水造成的雨衰遮挡盲区无任何提示，易误导机组。
V2：“T”代表综合威胁，除湍流探测外，同步评估对流强度、冰雹、雷击隐患，标注雷雨核心危险区，可预判云外冰雹、闪电风险；依托温度模型补偿冰相区域危险等级，不会因冰晶无回波弱化雷雨危险；具备雨衰遮挡标注功能，主动提示机组盲区不可控。
2.风切变预警
V1：仅基础前视风切变预警，仅无线电高度 1500 英尺以下激活；
V2：优化探测算法，提升预警距离与识别准确率。
3.画面刷新效率
V1：切换探测量程后，雷达需重新完整扫描才能更新画面；
V2：全量程同步刷新，切换距离档位无等待延迟。
参考出处与文献依据
经典云物理学理论：Mason B J. The Physics of Clouds [M]. Oxford University Press, 1953. 系统阐述冷云起电、冰水混合区电荷分离基础机制。
